產品名稱：
                     NI LABVIEW 項目式實訓系統
                                      ----電梯控制模擬系統
一、設備配置

          1、配備亞克力外殼，方便實驗室存放及保管。
           2、下位機硬件 ：單片機51控制，點陣顯示樓層，直流電機模擬電梯運行。
         3、上位機軟件 ：NI -myDAQ 采集卡采集 。
         4、提供   （a）底層硬件資源實訓包，包括原理圖及PCB設計。
                         （b）上位機NI labview 數據采集實訓教程，包括完成項目所需控件及完整VI。
          5、了解labview軟件控件動態顯示的設計與應用。
二、項目介紹

       1、硬件功能：

             電路為一個五層電梯控制電路，電路上電默認?？吭诘谝粚印ｋ娞莅茨撤较蜻\行時，優先響應該運行方向的按鈕。同一個方向有多個按鈕呼叫時，優先響應最近的樓層。

            (1)電源電路工作正常:
給電路接通 5V 電源后，LED1 發光二極管點亮，電路開始工作，數碼管顯示數字“1”，點陣無顯示;
電梯控制向上功能:
           (2)按下內部按鍵 S6 按鈕，指示燈 LED2 變亮，電機MG1 順時針轉動，電梯上升，點陣顯示向上箭頭“↑”，數碼管 DS1 依次從數字“1”變化到“5”，當數碼管顯示至數字“5”時，點陣P3顯示的箭頭“↑”消失，電機停止轉動。
           (3)電梯控制向下功能:按下外部按鍵 S2 按鈕，指示燈 LED3 變亮，電機 MG1 逆時針轉動，電梯下降，點陣顯示向下箭頭“↓”，數碼管 DS1 依次從數字“5”變化到“1”，當數碼管顯示至數字“1”時，點陣 P3 顯示的箭頭“↓”消失，電機停止轉動。
           (4)   電梯內箱按鍵:S2 對應1樓，S3對應2樓，S4對應3樓，S5對應4樓，S6 對應5 樓;電梯外箱按鍵:S9對應1樓-UP，S10對應2樓-UP，S11對應2樓-DOWN，    S12對應3樓-UP,S13對應3樓-DOWN.S14對應4樓-UP，S15對應4樓-DOWN，S16對應5樓-DOWN。


       2、軟件功能
             1、配置myDAQ通訊端口數據。
             2、上位機讀取采集卡數據，并用波形圖表顯示。
             3、 NI myDAQ采集卡采集硬件傳感器數據。

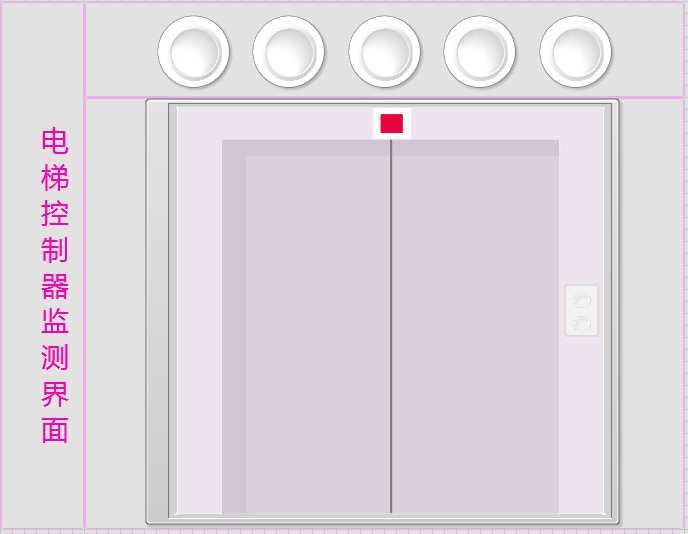

             4、上位機對硬件采集的數據進行處理并動態實時顯示。
